La carte d'acquisition analogique et numérique
Pinnacle AV/DV2 V.9 de luxe

Deux mesures d'intro...

Réaliser un DVD suppose plusieurs choses :
- que vous avez une source vidéo : votre camescope analogique, votre camera DV, la sortie Peritel de votre récepteur TV ou de votre décodeur satellite.
- que vous traitez les vidéos de la source en question : vous les capturez dans votre PC sous forme d'un fichier numérique au format AVI ou MPG
- que vous traitez ce fichier vidéo capturé : couper les morceaux en trop, rajouter des morceaux les uns aux autres. C'est le montage
- que vous traitez le document vidéo pour en faire quelque chose, un ensemble de fichiers compatibles avec la norme DVD-Vidéo. C'est l'encodage
Ensuite vous gravez le DVD, c'est le plus facile.

Gardez toujours présent à l'esprit que nous réalisons un DVD-Vidéo pour qu'il puisse être lu par un lecteur de DVD qu'il soit monté sur un PC ou que ce soit un lecteur de salon.

Dans la page que vous êtes en train de lire, nous ne traitons que du transfert de la source vidéo vers le PC. C'est la capture

La carte de capture Pinnacle AV/DV 9 de luxe

Le "de luxe" n'est pas inutile. Il existe une carte Pinnacle AV/DV tout court : elle ne capture pas le son qui est capturé par le processeur central avec des risques de désynchronisation image/son. Cette carte AV/DV de luxe vaut, fin 2006, 265 € TT.
ATTENTION : si vous êtes équipé de cette carte, n'essayez pas de capturer avec un autre logiciel que Studio 9, c'est impossible car les pilotes de la carte sont dans le logiciel

Comment se présente la carte

Comme une carte normale, qui s'enquille dans le slot PCI du PC.
Si vous allez dans le Panneau de configuration / Ajout/Suppression de matériel, vous avez :
La carte se raccorde en interne au bus PCI du PC.

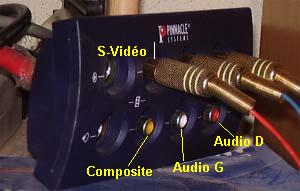

La carte se raccorde au monde extérieur par un cordon orange qui comporte un boitier de connexions.

En haut les connexions d'entrée : S-Vidéo, Composite, Audio G, Audio D

En bas, les mêmes connexions, mais en sortie (Lecture)

Un autre cordon orange, comme ci-contre, à connexion Firewire permet de raccorder une caméra DV, votre PC doit être équipé d'une carte Firewire

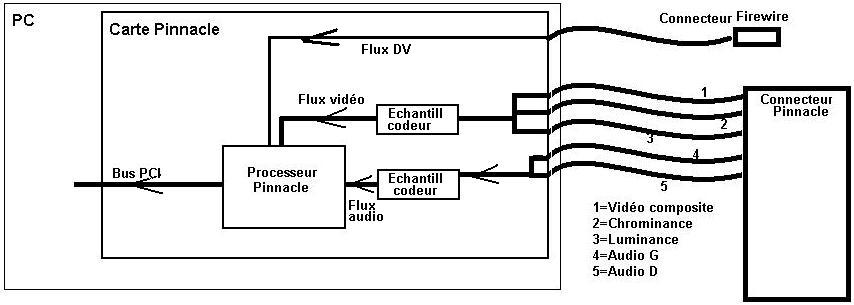

Principe de la carte
La carte est animée par un processeur qui dirige les opérations.
D'une part l'échantillonage-codage vidéo, d'autre part l'échantillonage-codage audio
Le multiplexage de ces deux flux
Le transcodage, soit en AVI (avec un des codecs présent sur la machine) soit en MPG du flux multiplexé
Le choix d'une résolution détermine d'ailleurs les caractéristiques des commandes données par le processeur aux échantillonneurs, ceci est aussi valable
- pour la cadence de multiplexage, fonction du rythme fps, l - pour le taux d'échantillonnage audio,
- pour le format vidéo 4/3 ou 16/9...
- pour les corrections vidéo (couleur, contraste, luminosité)
- pour l'adaptation au signal d'entrée : composite ou s-vidéo
- pour le niveau et la balance de l'audio

Capture d'une source analogique

Pour la vidéo
- soit un flot "vidéo composite" comportant simultanément le flot chrominance et le flot luminance du signal vidéo, soit un seul câble
- soit un flot double Y/C comportant un flot chrominance et un flot luminance dans un seul câble à deux paires de conducteurs appelé câble S-vidéo.
Si vous utilisez une sortie Peritel, il vous faut un adaptateur Peritel / S-Vidéo comme ci-dessous



NOTE IMPORTANTE
Ce qui suit est basé sur les éléments suivants :
- Une carte de capture Pinnacle Studio de luxe 2 (Référence dans la liste du matériel installé : Pinnacle AV/DV2)
- Un disque dur comportant 60 Go libres
- Un logiciel Pinnacle Studio 9.4.3 (Si vous avez une version antérieure, le patch de mise à jour vers Studio 9.4 est ici)
- Un logiciel VirtualDub-MPEG2 1.6.11 FR

Paramétrage de la capture

Démarrez Studio 9
Cliquez l'onglet Capturer :

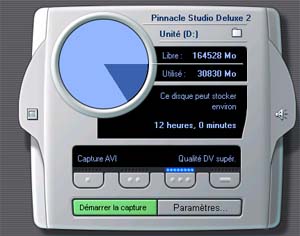

Une image s'ouvre avec :

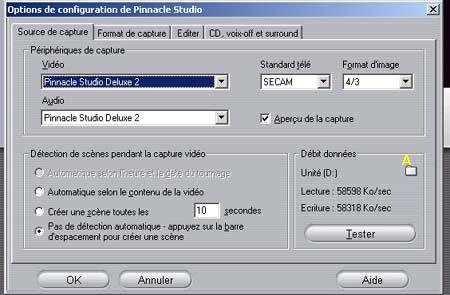

Cliquez Paramètres puis Source de capture
Vous DEVEZ paramétrer :
Le standard TV : SECAM ou PAL suivant la source : si vous faites erreur la visu sur l'écran de contrôle est en Noir et Blanc
Le format d'image : c'est généralement 4/3
Aperçu de la capture doit être cliqué pour que l'écran de contrôle affiche la capture. S'il n'y a rien en entrée, l'écran est noir.
Cliquez le dossier D dans Débit données pour pouvoir choisir le GROS disque dur sur lequel la capture sera enregistrée.
Les "Détection de scènes" ne servent à rien dans un premier temps.
Le paramétrage de la source est terminé

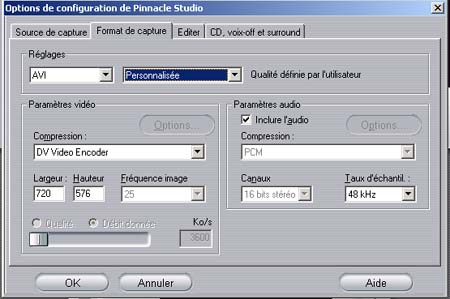

Cliquez l'onglet Format de capture
et paramétrer la capture comme ci-dessous:
Ce paramétrage vous donnera le même résultat qu'une caméra DV de bonne qualité.
Cliquez OK. Les paramétrages se referment et la capture peut commencer
Cliquez le bouton Démarrer la capture (en fait la capture ne démarre pas)

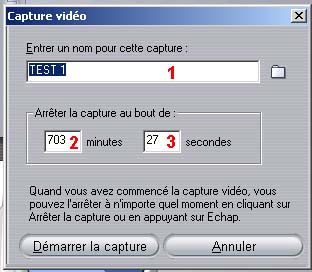

Un tableau apparaît :
Entrez dans la case 1 le titre de la capture
Entrez dans les cases 2 et 3 la durée de la capture : voyez large, vous pourrez toujours couper l'excédent au montage
Arrêtez toutes les autres tâches. Il est exclu de faire du multitâche pendant une capture
Lancer la source en surveillant l'écran de contrôle et en appuyant sur le bouton Démarrer la capture : la capture démarre avec environ 2 secondes de retard.

Quand la capture s'arrête ou que vous l'arrêtez par le bouton vous pouvez quitter Studio 9.

NOTE Certaines chaînes satellites ( TF1 ) sont en SECAM, d'autres ( Europe2TV ) en PAL.

Modifier les sensibilités et réglages.
En plus des paramètres généraux décrits ci-dessus, des réglages permettent de modifier les caractéristiques de la capture vidéo et audio.
Pour cela Studio 9 agit sur les caractéristiques des échantilloneurs-codeurs internes à la carte.
Modification des réglages vidéo.

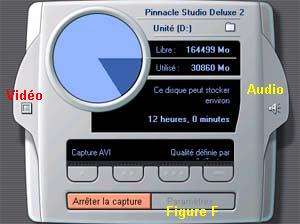

Voyez le Figure F ci-dessus.
Cliquez le bouton "Vidéo", vous avez :
Avec ces réglages, vous pouvez ajuster l'image à votre goût en luminosité, contraste et couleurs

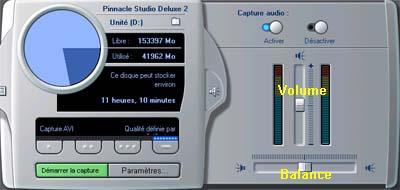

Modification des réglages audio. Cliquez le bouton Audio Figure F :


Volumes des fichiers capturés
Avec le formatage que nous avons recommandé, le volume du fichier capturé est #2,25 Go pour 10 minutes. Cette taille est pratiquement invariable avec la teneur du film.
Dans ce format, toutes les images sont complètes. Des explications ici.
Notre capture, qui a duré 100 minutes, terminée, dans l'Explorateur vous avez :
Le fichier à extension .scn est inutile, vous pouvez le virer : il sert dans le cas où vous mettriez des chapitres dans votre DVD, pour illustrer les chapitres.

Vous en avez terminé maintenant avec la capture. Vous pouvez passer au montage avec VirtualDUB.

Je DECONSEILLE FORTEMENT l'utilisation de Studio 9 pour faire le montage, l'encodage DVD-Vidéo et la gravure. L'encodeur MPEG2 est particulièrement lent, quant aux autres éléments, vous ne maîtrisez rien Studio 9 prend la main et la garde.

Capture des rushes d'une caméra vidéo numérique

Ce n'est pas, à vraiment parler une capture. C'est le transfert dans votre PC du flux DV contenu sur la bande ou le CD ou le DVD de votre caméra.
La vidéo est déja sous forme d'un fichier numérique et vous avez seulement à le transférer, via une liaison Firewire (i-Link, IEEE1394), dans le PC
Ne faites jamais ce transfert avec Studio 9 ou un autre logiciel
Faites le avec le mini-logiciel fourni avec la caméra. Ce mini-logiciel est construit pas le constructeur de la caméra, il est fait pour elle.

Studio 9 et Pinnacle AV/DV en lecteur DVD

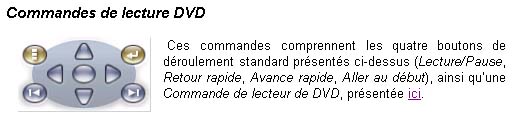

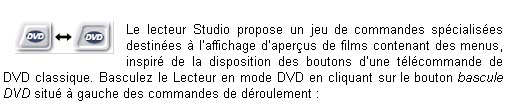

Je n'ai JAMAIS réussi à faire fonctionner cet ensemble en lecteur DVD, bien que ce soit prévu par l'aide qui dit :

et maintenant, regardons ce bouton "bascule DVD"
    Sur cette copie d'écran, vous voyez ce bouton "bascule DVD" ?
Moi je vois que dalle, et j'en conclut légitimement que Pinnacle se fout de la gueule du client

SAV de Pinnacle

J'ai pris une crise de rage folle en rédigeant cette partie ; il est totalement impossible d'avoir quelque contact que ce soit avec Pinnacle.
Chaque fois que vous le démarrez, le logiciel vous somme de vous inscrire chez Pinnacle. Comme vous avez confiance, vous le faites et vous pensez naïvement que c'est le moyen de vous connaître pour assurer le SAV

Vous avez TORT, n'espérez RIEN, vous n'aurez RIEN....démerdez vous, Pinnacle vous a entubé
